Installation av vattenburen golvvärme i villa i Vendelsö

Så genomfördes installationen av vattenburen golvvärme i Vendelsö

Installation av vattenburen golvvärme genomfördes på entréplanet i en villa i Vendelsö där tidigare golv bestod av en blandning av parkett, klinker och äldre spånskivor. Målet var att ersätta kalla ytor med ett jämnare värmesystem som fungerade tillsammans med husets befintliga vattenburna värme. Arbetet inleddes med kontroll av bjälklag, bygghöjd och anslutningspunkt mot värmesystemet, eftersom höjdskillnader mellan hall, kök och vardagsrum behövde hanteras innan slingorna kunde läggas.

De gamla ytskikten revs ut rum för rum och underlaget frilades ner till ett stabilt skikt. I köksdelen upptäcktes mindre nivåavvikelser på nära 12 millimeter över en sträcka på drygt 3 meter, vilket krävde avjämning innan förläggningen kunde fortsätta. Efter rensning och dammbindning lades isolerskivor och spårade värmefördelningsskivor ut i de delar där bygghöjden var begränsad. I hallen och vid klinkerytorna användes i stället ett system med ingjutning för att få rätt styvhet och ett jämnt underlag inför kommande plattsättning.

Underarbete, isolering och anpassning till befintligt värmesystem

En stor del av arbetet låg i underlaget. Där det tidigare fanns träbjälklag förstärktes vissa partier för att minska rörelser i golvet. Skruvning kompletterades och lösa skivor byttes ut. Ovanpå detta monterades spårskivor i 22 millimeters utförande i de torra rummen, medan avjämningsmassa lades över värmerör i passager med högre punktlast och vid övergångar mot klinker. För att begränsa värmeförlust nedåt kompletterades konstruktionen med isolering där det fanns åtkomst från underliggande utrymme.

Rördragning och fördelare

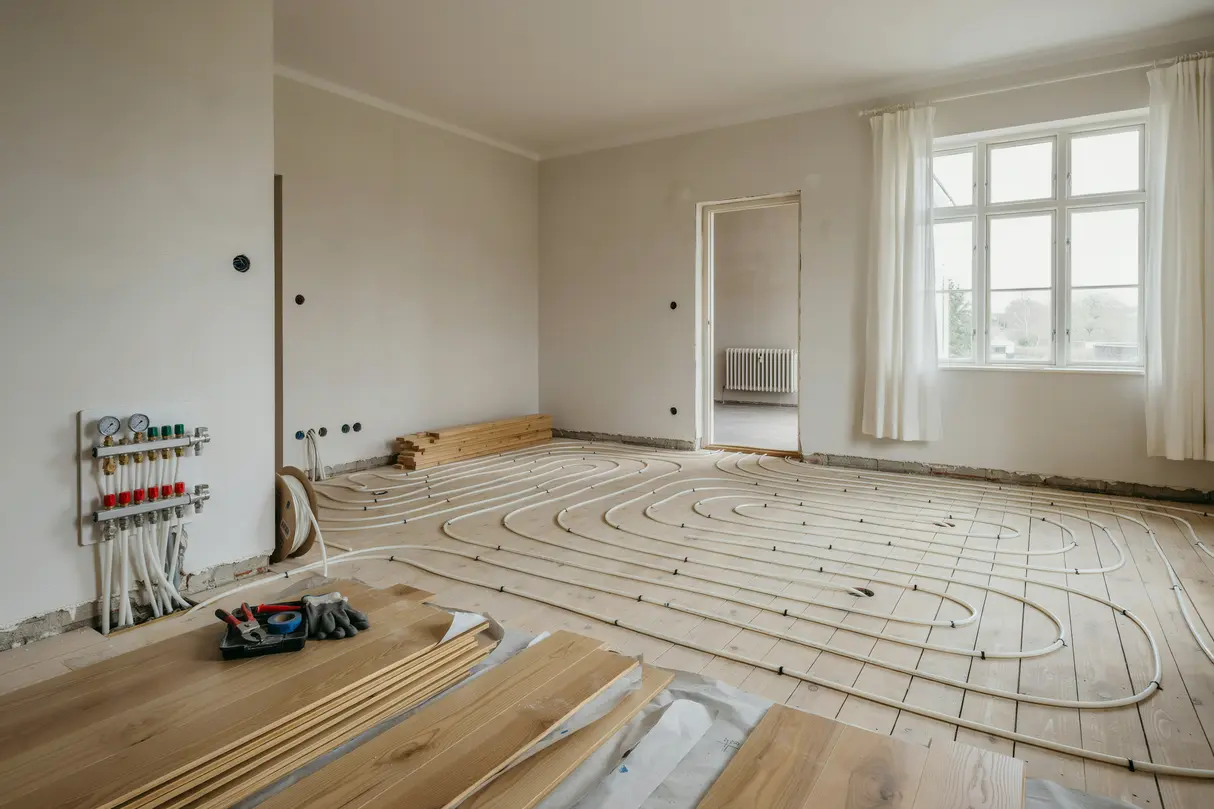

Golvvärmeslang i dimension 16 millimeter lades i slingor med anpassat c/c-avstånd efter rummens användning och fönsterpartiernas placering. Tätare läggning valdes närmast ytterväggar och i zoner med större glaspartier, medan vardagsrumsytor längre in i huset kunde läggas glesare. Slingorna drogs fram till ett nytt fördelarskåp placerat i ett närliggande teknikläge med kort väg till befintliga stammar. Injustering förbereddes krets för krets så att varje del av entréplanet senare kunde regleras mer exakt.

Krav på fall, rörelse och täckning

Vid ytor med klinker anpassades konstruktionen efter Byggkeramikrådet och BBV där övergångar, skivmaterial och avjämning behövde fungera tillsammans med det planerade ytskiktet. I våt närliggande zon drogs inga slingor in i tätskiktskrävande delar utan avgränsning hölls tydlig mot angränsande rum. Täckskikt över rören hölls jämnt för att minska temperaturskillnader i ytan och för att ge stabilitet inför slutlig golvbeläggning.

Provtryckning, avjämning och färdig golvkonstruktion

När alla slingor var lagda genomfördes provtryckning innan golven stängdes. Därefter flytspacklades utvalda partier för att skapa en sammanhängande höjd genom entréplanet. Avjämningen fick torka enligt produktens angivna tider, med hänsyn till skikttjocklek och inomhusklimat. Först därefter lades ytskikten tillbaka. I vardagsrum och sovrum monterades parkett över anpassat underlag, medan klinker lades i hall och kök där slitstyrka och värmespridning prioriterades.

Efter driftsättning märktes en tydligare och jämnare värmefördelning över hela golvytan. Radiatorerna kunde avlastas på entréplanet och möbleringen blev friare när väggytor inte längre behövde ta samma värmelast. Resultatet blev ett golv som upplevdes varmare redan vid lägre framledningstemperatur, vilket passade bra ihop med husets vattenburna system och gav bättre komfort under kalla månader.

Fakta från projektet

Arbetet omfattade totalt 78 kvadratmeter fördelat på hall, kök, vardagsrum och två mindre rum på entréplanet. Fem slingor lades med en sammanlagd rörlängd på cirka 510 meter. Arbetet på plats pågick i 8 arbetsdagar, exklusive torktid för avjämningsmassan, och genomfördes under en period med låg utetemperatur vilket gjorde att inkoppling och uppstart behövde ske stegvis för att inte belasta konstruktionen för snabbt.
